Klingeldraht

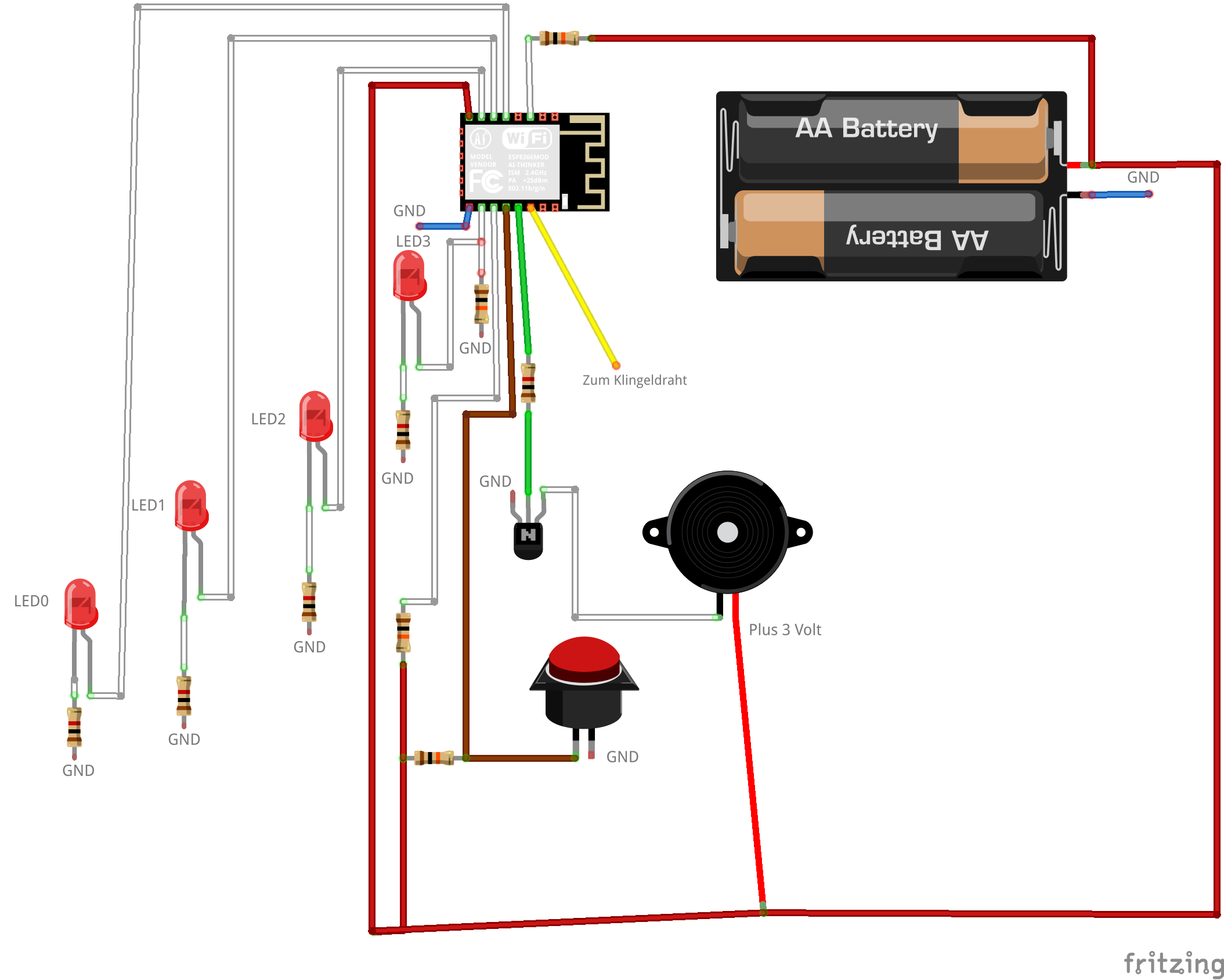

 /*               3.3V
                 │
          Klingeldraht (Taster)
                 │
    GPIO5 -------┴------- GND (über Taster)


    GPIO4 (Speaker) -- Piezo/Lautsprecher -- GND

    GPIO14 (LED0) -----> LED + Widerstand -> GND
    GPIO12 (LED1) -----> LED + Widerstand -> GND
    GPIO13 (LED2) -----> LED + Widerstand -> GND
    GPIO15 (LED3) -----> LED + Widerstand -> GND

    GPIO0 (Reset-Button) -- Taster -- GND

    LED_BUILTIN (GPIO2) -> onboard LED (intern)


Grundpotentiale

              +3,3V
            │
     +---- 10kΩ ----+
     |              |
    EN/CH_PD       RST
     |              |
     +---- 10kΩ ----+
     |
    GPIO0  ---- 10kΩ Pullup ---- 3,3V
    GPIO2  ---- 10kΩ Pullup ---- 3,3V
    GPIO15 ---- 10kΩ Pulldown -- GND

          VCC (3,3V) ----> an 3,3V-Versorgung
          GND            ----> an Masse/0V

*/

/******************************************************
 * Beispielcode für einen ESP8266 (z.B. NodeMCU)
 * Funktion:
 * - Klingeldraht-Eingang auf GPIO5 (D1 bei NodeMCU)
 * - Lautsprecher-Ausgang auf GPIO4 (D2 bei NodeMCU)
 * - 4 LEDs (binäre Anzeige) auf GPIO14(D5), GPIO12(D6), GPIO13(D7), GPIO15(D8)
 * - Reset-Taster auf GPIO0 (D3 oder D0 je nach Board)
 * - Onboard LED (LED_BUILTIN) blinkt kurz bei Berührung
 *
 * Hinweis:
 *  - Für tone() auf ESP8266 ggf. Library installieren
 *  - Achte auf die richtigen Pinbezeichnungen für dein Board
 ******************************************************/
#include <ESP8266WiFi.h>  // nur um WLAN zu deaktivieren
// Pin-Zuweisungen (anpassen, wenn du andere Pins willst):
const int PIN_KLINGELDRAHT = 5;   // GPIO5
const int PIN_SPEAKER      = 4;   // GPIO4
const int PIN_LED0         = 14;  // GPIO14
const int PIN_LED1         = 12;  // GPIO12
const int PIN_LED2         = 13;  // GPIO13
const int PIN_LED3         = 15;  // GPIO15
const int PIN_RESET_BUTTON = 0;   // GPIO0 (D3 oder D0, je nach Board)

// Auf manchen ESP-Boards ist LED_BUILTIN = 2 (GPIO2)
const int PIN_ONBOARD_LED  = LED_BUILTIN;

// Globale Variablen
volatile unsigned int counter = 0;     // Zähler für die LED-Anzeige
bool previousState = HIGH;            // Vorheriger Zustand des Klingeldraht-Eingangs (für Flankenerkennung)

void setup() {
  // Serielle Schnittstelle für Debug (optional)
  Serial.begin(115200);
  delay(100);
  // WLAN deaktivieren
  WiFi.mode(WIFI_OFF);
  WiFi.forceSleepBegin();
  delay(1);

  // Pins konfigurieren
  pinMode(PIN_KLINGELDRAHT, INPUT_PULLUP); // Taster nach GND, PullUp aktiv
  pinMode(PIN_SPEAKER, OUTPUT);

  pinMode(PIN_LED0, OUTPUT);
  pinMode(PIN_LED1, OUTPUT);
  pinMode(PIN_LED2, OUTPUT);
  pinMode(PIN_LED3, OUTPUT);

  pinMode(PIN_RESET_BUTTON, INPUT_PULLUP); // Taster nach GND

  pinMode(PIN_ONBOARD_LED, OUTPUT);
  digitalWrite(PIN_ONBOARD_LED, HIGH); // Onboard LED aus (bei manchen Boards invertiert)

  // LED 5 Sekunden lang blinken lassen
  for (int i = 0; i < 5; i++) {
    digitalWrite(PIN_ONBOARD_LED, LOW);   // LED an (bei vielen Boards ist LOW an)
    delay(500);
    digitalWrite(PIN_ONBOARD_LED, HIGH);  // LED aus
    delay(500);
  }

  Serial.println("System gestartet");
}

// Hilfsfunktion: gibt den Zähler im Binärformat auf die 4 LEDs aus
void showBinaryOnLEDs(unsigned int value) {
  // Wir betrachten nur die unteren 4 Bits des Zählers
  digitalWrite(PIN_LED0, (value & 0x01) ? HIGH : LOW);
  digitalWrite(PIN_LED1, (value & 0x02) ? HIGH : LOW);
  digitalWrite(PIN_LED2, (value & 0x04) ? HIGH : LOW);
  digitalWrite(PIN_LED3, (value & 0x08) ? HIGH : LOW);
}

void loop() {
  // --- Klingeldraht abfragen und Flankenerkennung ---
  bool currentState = digitalRead(PIN_KLINGELDRAHT);

  // Wenn wir eine fallende Flanke erkennen (von HIGH -> LOW),
  // bedeutet das, dass der Klingeldraht-Taster betätigt wurde.
  if (previousState == HIGH && currentState == LOW) {
    counter++;

    // Debug-Ausgabe
    Serial.print("Berührung erkannt! Neuer Zählerstand: ");
    Serial.println(counter);

    // Kurz Onboard LED einschalten
    digitalWrite(PIN_ONBOARD_LED, LOW);  // Achtung: bei manchen Boards ist LOW = LED an
    delay(100);
    digitalWrite(PIN_ONBOARD_LED, HIGH);

    // Schriller Ton am Lautsprecher (z.B. 2000 Hz für 200 ms)
    // ACHTUNG: tone() ist auf ESP8266 u.U. nicht nativ vorhanden.
    // Bitte ggf. eine passende Bibliothek installieren oder ersetzen.
    tone(PIN_SPEAKER, 2000, 200);  // Frequenz 2000 Hz, Dauer 200 ms

    // LEDs aktualisieren
    showBinaryOnLEDs(counter);
  }
  previousState = currentState;

  // --- Reset-Taster abfragen ---
  // Wenn gedrückt, dann Zähler zurücksetzen
  if (digitalRead(PIN_RESET_BUTTON) == LOW) {
    // Debounce Wartezeit
    delay(30);
    if (digitalRead(PIN_RESET_BUTTON) == LOW) {
      Serial.println("Zähler wird zurückgesetzt.");
      counter = 0;
      showBinaryOnLEDs(counter);
    }
  }

  // Kurze Pause (kann man anpassen)
  delay(10);
}

4-Bit Binär zu Dezimal

Hier ist eine Tabelle, die alle 4-Bit-Binärzahlen und ihre entsprechenden Dezimalwerte zeigt:

Die Umrechnung erfolgt durch die Summe der Potenzen von 2, die den Positionen der gesetzten Bits entsprechen.
