Lichtschranke mit ESP8266 und der Arduino Entwicklungsumgebung

Bauteileliste

• ESP8266
• LDR (Lichtabhängiger Widerstand)
• 10 KOhm Widerstand
• Piezo Lautsprecher
• Kleines Steckbrett
• Verbindungsleitungen:
  • Rot
  • Blau
  • Grün
  • Gelb
  • Weiß
  • Braun

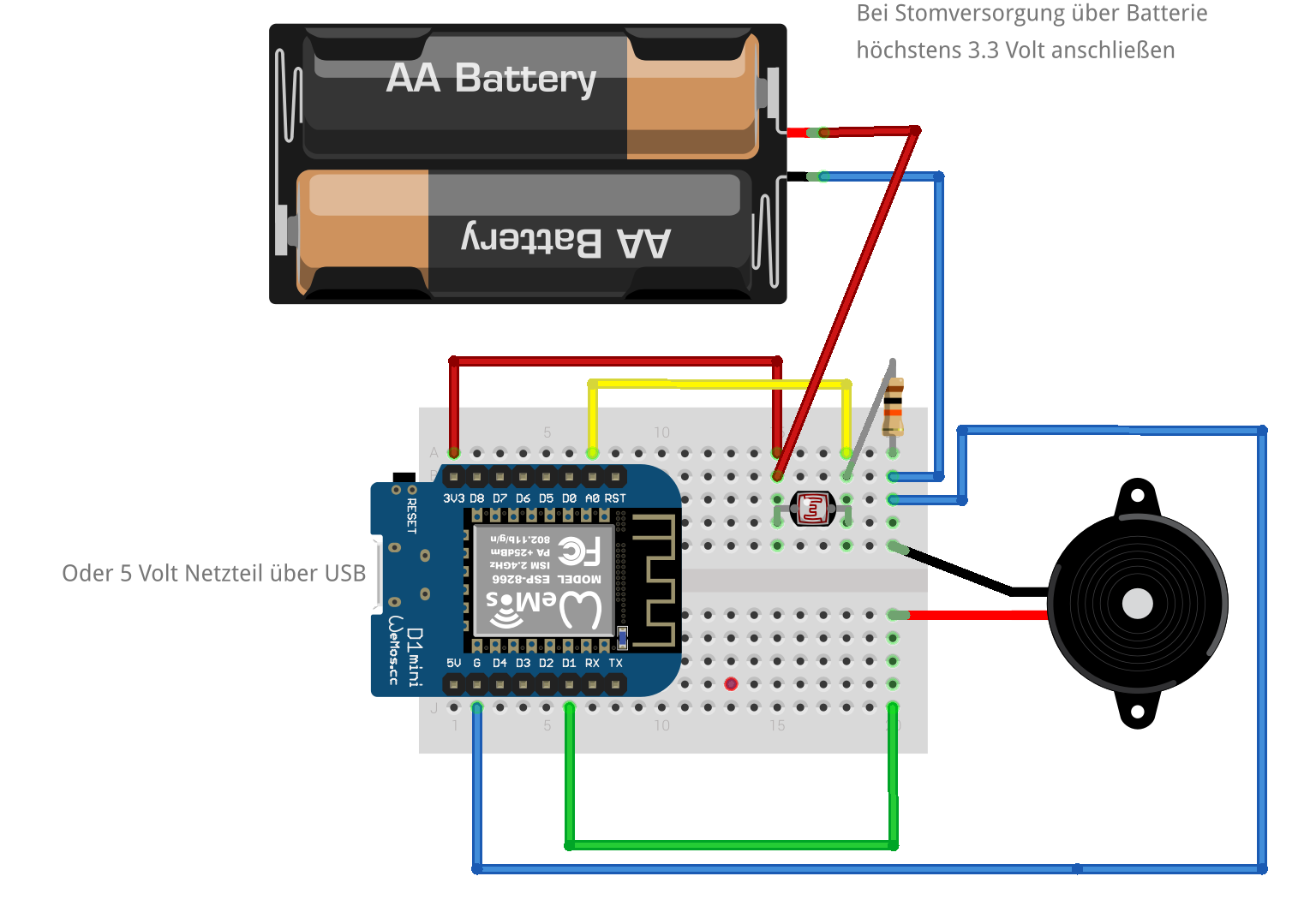

Aufbau auf dem Steckbrett

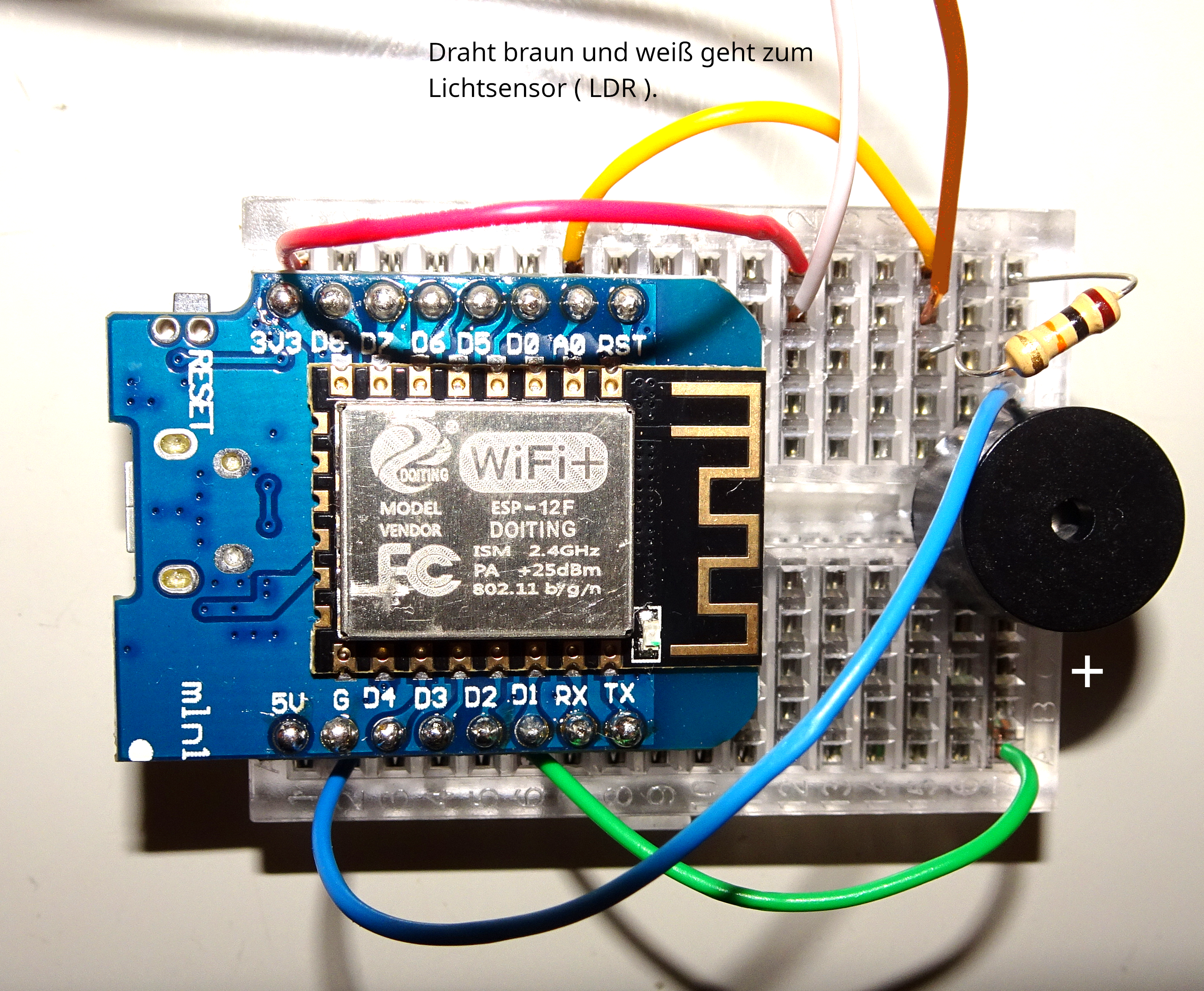

Fertig aufgebaut

Programm-Code

  #define LDR_PIN A0                // LDR-Sensor an A0
#define AUSGABE_PIN D1            // Ausgangs-Pin D1 (GPIO5)

int schwellenwert = 50;           // Schwellwert für die Lichtänderung
int vorherigerWert = 0;           // Vorheriger LDR-Wert
bool istDunkel = false;           // Status: Hell oder Dunkel
unsigned long alarmStartzeit = 0; // Startzeit des Alarms
unsigned long tonStopzeit = 0;    // Zeitpunkt, zu dem der Ton gestoppt werden soll
const int alarmDauer = 180000;    // Maximal zulässige Alarmdauer in Millisekunden (180 Sekunden)
const int tonDauer = 30000;       // Ton-Dauer in Millisekunden (30 Sekunden)
const int frequenz = 800;




void setup() {
  pinMode(AUSGABE_PIN, OUTPUT);  // Ausgangspin als Ausgabe definieren

}

void loop() {
  int aktuellerWert = analogRead(LDR_PIN); // Aktuellen Wert des LDR lesen

  // Prüfen, ob der Unterschied von Hell zu Dunkel den Schwellwert überschreitet
  if (vorherigerWert - aktuellerWert > schwellenwert && !istDunkel) {
    istDunkel = true;  // Licht wurde dunkler
    tone(AUSGABE_PIN, frequenz);  // 1000 Hz auf AUSGABE_PIN ausgeben
    alarmStartzeit = millis(); // Startzeit des Alarms speichern
    tonStopzeit = millis() + tonDauer; // Zeitpunkt berechnen, wann der Ton gestoppt werden soll
  }

  // Wenn es heller wird, Ton nicht sofort stoppen, sondern nach 30 Sekunden
  if (aktuellerWert - vorherigerWert > schwellenwert && istDunkel) {
    tonStopzeit = millis() + tonDauer; // Ton-Dauer zurücksetzen
  }

  // Alarm nach zulässiger Gesamtdauer stoppen
  if (millis() - alarmStartzeit >= alarmDauer) {
    noTone(AUSGABE_PIN); // Ton stoppen
    istDunkel = false;   // Alarm zurücksetzen
  }

  // Ton stoppen, wenn die 30 Sekunden vergangen sind
  if (millis() >= tonStopzeit) {
    noTone(AUSGABE_PIN); // Ton stoppen
  }

  // Vorherigen Wert aktualisieren
  vorherigerWert = aktuellerWert;

  delay(100); // Kurze Verzögerung für Stabilität
}






Erklärung des Codes:

Ganz oben im Code

Variablen (Zahlen und Schalter)

Im `setup()`

Im loop()

   if (vorherigerWert - aktuellerWert > schwellenwert && !istDunkel) {

       istDunkel = true;

       tone(AUSGABE_PIN, frequenz);

       alarmStartzeit = millis();

       tonStopzeit = millis() + tonDauer;

   }



   if (aktuellerWert - vorherigerWert > schwellenwert && istDunkel) {

       tonStopzeit = millis() + tonDauer;

   }



   if (millis() - alarmStartzeit >= alarmDauer) {

       noTone(AUSGABE_PIN);

       istDunkel = false;

   }



   if (millis() >= tonStopzeit) {

       noTone(AUSGABE_PIN);

   }



   vorherigerWert = aktuellerWert;



   delay(100);



Zusammenfassung

Begriffe
